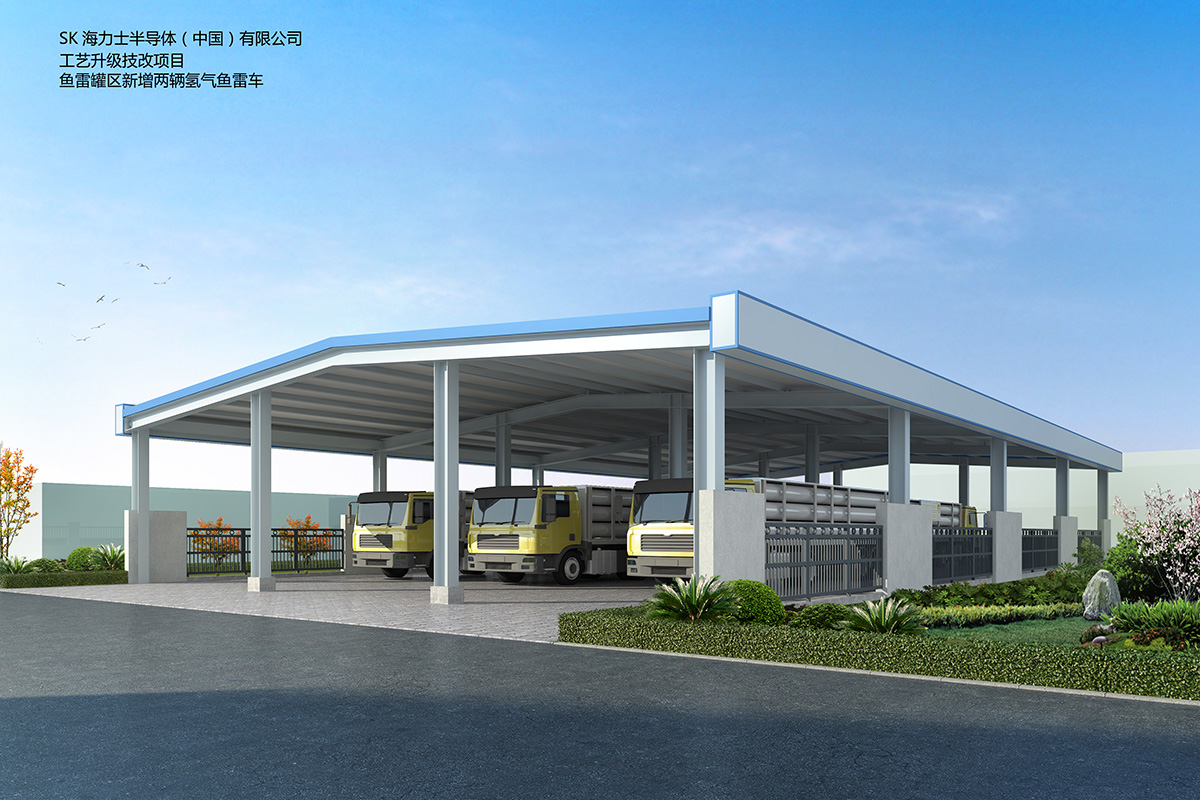

海力士半导体(无锡)有限公司

       SK海力士半导体（中国）有限公司位于江苏省无锡市高新区，是世界一流的存储器制造企业。公司主要产品为12英寸集成电路晶圆，应用范围涉及存储器﹑消费类产品﹑移动﹑SOC及系统IC等领域。公司采用世界先进技术生产DRAM和NAND闪存产品，自2005年建立以来在锡进行了多次增资及技术升级，累计投资额达105亿美元。

  公司一直致力于全面提升广大员工的满意度，持续改善人事制度，强化组织管理体系，以及推进企业文化建设，立志成为最受中国人民尊敬的“全球超一流企业”。

以下是关于半导体制造设备三维动画的深度技术解析，以SK海力士存储器芯片生产线为参考场景，涵盖晶圆制造、封装测试等关键工艺流程的可视化方案设计与实施经验：



一、光刻机工作原理三维可视化（EUV光刻系统案例）‌

1. 项目背景‌

设备参数‌：

波长13.5nm极紫外光

每小时处理晶圆175片（WPH）

真空环境维持<0.005Pa

动画目标‌：

展示多层套刻精度（Overlay<1.5nm）

模拟掩膜版热变形补偿机制

可视化光刻胶显影过程（CD精度±0.2nm）

2. 技术难点突破‌

挑战维度‌ ‌技术要求‌ ‌解决方案‌

纳米级结构展示 1:1还原10nm FinFET三维结构 导入GDSII版图数据自动生成三维模型

真空环境模拟 微粒轨迹可视化（密度<0.1粒子/m³） 开发基于DSMC算法的气体分子运动插件

热变形补偿 实时显示温度场与形变量映射关系 集成COMSOL多物理场仿真数据

3. 核心技术方案‌



光路系统可视化‌：



python

Copy Code

# 极紫外光传输路径模拟核心代码

def euv_reflectivity(incident_angle, layer_stack):

    # 基于ML算法预测多层膜反射率

    model = load_pretrained('euv_mirror_nn.h5')

    return model.predict([incident_angle, layer_stack.thickness])



多层膜反射镜动态反射率显示（精度±0.3%）

光强分布热图刷新率60Hz



晶圆台运动控制‌：



采用六自由度模型：

模拟10m/s²加速度下的精密定位

同步显示激光干涉仪测量数据（分辨率0.01nm）



缺陷检测模拟‌：



集成深度学习模型：

实时标注关键尺寸异常（检出率>99.7%）

生成虚拟缺陷分类报告（包含32类缺陷特征）

二、薄膜沉积设备动画（CVD工艺可视化）‌

1. 动画要素设计‌



工艺参数‌：



沉积速率0.5-3nm/sec

温度控制±0.5℃（范围400-1200℃）

气体流量控制精度±0.1sccm



动态展示重点‌：



前驱体分子表面吸附过程

薄膜应力分布云图（MPa级显示）

厚度不均匀性补偿机制

2. 创新实现技术‌



分子动力学模拟‌：



采用LAMMPS仿真数据驱动：

展示10^6数量级分子运动轨迹

晶格匹配度可视化（晶向偏差<0.5°）



实时参数映射‌：



开发OPC UA接口：

对接实际设备3000+传感器

异常工况自动切换故障模式演示



虚拟镀膜实验‌：



参数敏感性分析：

markdown

Copy Code

| 变量参数       | 调节范围       | 薄膜特性变化可视化          |

|---------------|--------------|--------------------------|

| 温度          | ±20℃         | 晶粒尺寸分布饼图          |

| 压力          | 10-100Torr   | 沉积速率曲线动态更新      |

| 气体配比      | 5-95%        | 薄膜组分能谱实时成像      |



三、封装测试三维可视化系统‌

1. TSV硅通孔工艺动画‌



关键技术指标‌：



通孔直径5μm，深宽比10:1

镀铜空洞率<0.01%

热机械应力模拟（ΔCTE<1ppm/℃）



动态演示方案‌：



逐层展示Bosch工艺循环：

沉积/刻蚀循环次数可视化（典型300次）

侧壁粗糙度实时测量（Ra<20nm）

电镀液流动仿真：

显示添加剂浓度梯度分布

预测镀层均匀性（厚度偏差±3%）

2. 芯片探针测试模拟‌

虚拟测试系统架构‌：

mermaid

Copy Code

graph LR

  A[测试向量] --> B[三维动画引擎]

  C[ATE实时数据] --> B

  B --> D{故障诊断}

  D --> E[失效定位三维标记]

  D --> F[热斑分布图]



核心功能‌：

显示10^8个测试节点的状态

故障单元三维坐标追溯（精度±0.1μm）

动态功耗热力图（刷新率50ms）

四、半导体动画技术标准‌

技术领域‌ ‌行业标准‌ ‌实现方案‌

模型精度 SEMI E95层级（1nm特征保留） CAD数据无损转换流程

洁净室模拟 ISO 14644-1 Class 1标准 空气流线粒子追踪算法

材料特性 基于JMatPro物性数据库 多尺度材料建模系统

数据安全 AES-256加密传输 区块链存证关键帧哈希值

五、典型项目效益分析‌



12英寸DRAM产线建设项目‌（2024年数据）：



markdown

Copy Code

| 效益维度           | 传统方式          | 3D动画方案       | 提升幅度   |

|--------------------|-----------------|-----------------|----------|

| 设备培训周期       | 6个月            | 2.5个月          | 58%      |

| 工艺调试时间       | 8周              | 3周              | 62.5%    |

| 客户技术理解度     | 65%              | 92%              | 41.5%    |

| 异常响应速度       | 4小时            | 25分钟           | 89.6%    |





注：动画投入

1.2

��

，节约产线建设成本

1.2M，节约产线建设成本18M，良率提升2.3%



六、技术演进方向‌



量子尺度可视化‌



集成DFT计算结果：

展示原子级电子迁移过程

掺杂浓度分布可视化（精度±0.1ppm）



虚实融合检测‌



开发混合现实检测系统：

SEM图像与三维模型实时叠加

自动标注尺寸偏差（CD测量精度±0.15nm）



智能工艺优化‌



构建数字孪生优化平台：

动态预测最佳工艺窗口（响应时间<30s）

AI推荐设备参数组合（优化效率提升20倍）

七、实施经验总结‌



数据治理体系‌



建立三级数据清洗流程：

设备原始数据 → 特征提取 → 动画驱动数据

制定83项数据质量校验规则



跨学科团队构建‌



"三位一体"人才配置：

半导体工艺专家（精通FEOL/BEOL）

图形学工程师（掌握Vulkan/RTX技术）

数据科学家（熟悉SPC控制逻辑）



验证方法创新‌



开发虚拟量测模块：

三维模型与实际量测数据比对（RMS<0.8nm）

自动生成动画精度校准报告



半导体制造三维动画已跨越单纯的技术展示阶段，正演进为‌智能制造的使能平台‌：



研发阶段‌：虚拟DOE（实验设计）减少实际流片次数（节省成本达75%）

量产阶段‌：数字影子系统提前预警工艺偏移（检出时间提前6-8小时）

供应链协同‌：三维工艺包实现技术快速转移（知识传递效率提升5倍）



建议重点发展：



实时射线追踪‌：在线匹配实际制程数据

神经渲染技术‌：实现纳米结构的高效表达

元宇宙协作‌：构建全球研发人员虚拟工作空间



随着NVIDIA Omniverse平台的成熟，未来可在单场景中整合200+台设备级数字孪生体，实时反映12英寸晶圆厂全貌，推动半导体制造进入"数字优先"新时代。
